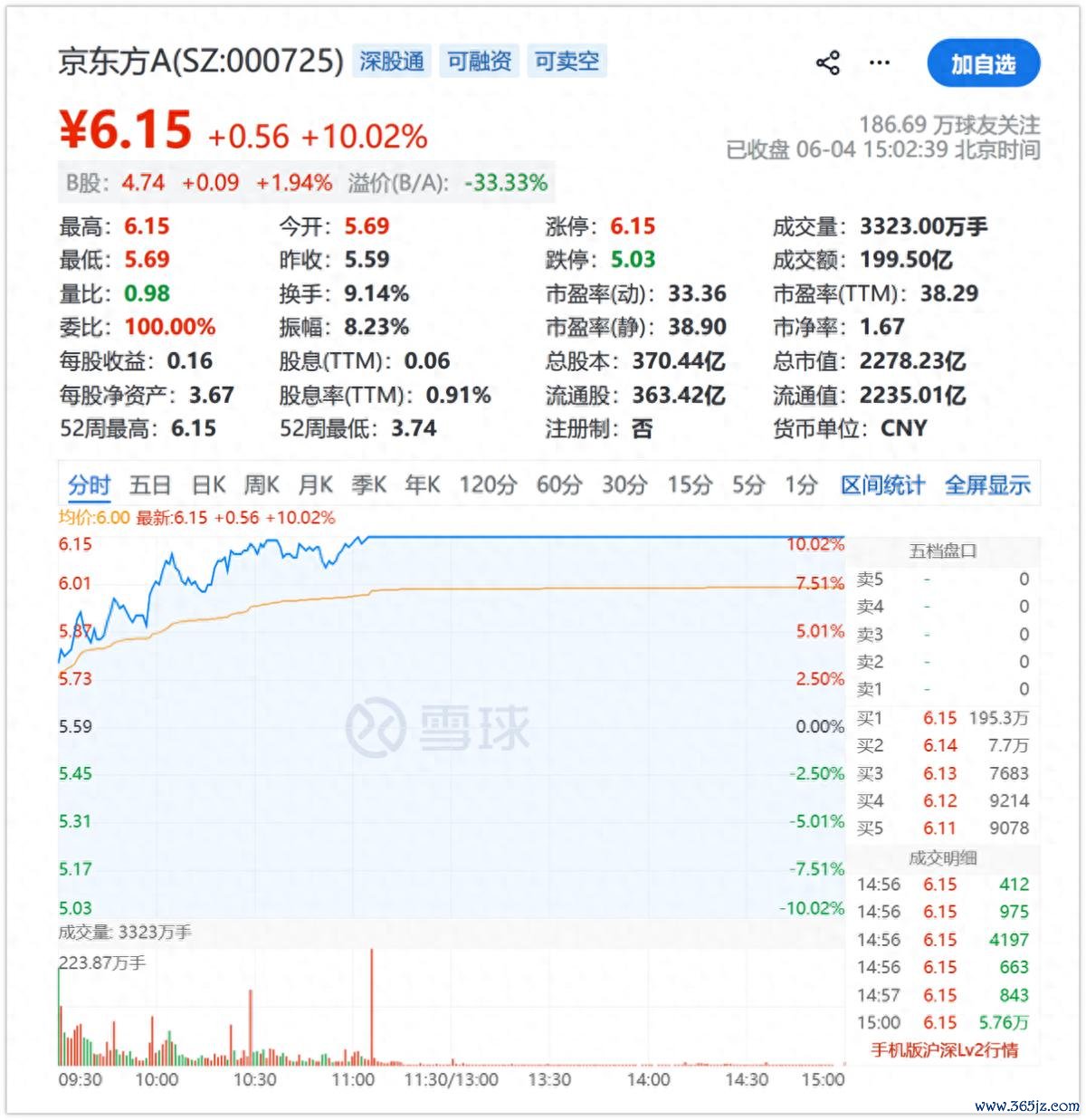

近日，“散户大本营”京东方连气儿冲击涨停，激勉商场高度宥恕。京东方的大涨，源于和康宁签署合营备忘录，预期在玻璃基封装载板、可折叠玻璃、钙钛矿玻璃基板、光互连等多个领域伸开深度合营，而这些恰正是面前AI领域思象力爆棚的标的。
其中，玻璃基板这个倡导最为火热。这个倡导带火的远不啻京东方，还有沃格光电等一连串此前相对“小众”的公司。
前段时候，英特尔在NEPCON Japan上展示了最新的玻璃基板决策，领有78mm×77mm的封装面积，10层RDL加双层玻璃加10层堆叠层的复杂结构。此外，台积电的CoPoS进修线正在激动，运筹帷幄将传统的圆形硅中介层换成310mm×310mm的矩形玻璃面板。而三星电机则与住友化学建树了合股公司，故意分娩玻璃基板芯材料，方针2027年量产。
你很少有机会看到众人这三大起始封装玩家在疏导方进取、如斯快速地布局。这也不是一个赶巧，而是玻璃基板很有可能匡助半导体产业措置一个要道问题——AI芯片的封装复杂度，正在靠拢有机基板这个复合材料体系的“容错鸿沟”。
连气儿这少许，智力真是连气儿玻璃基板为什么在量产前登上公论风口，以及这个身份的革新，正在如何再行分派产业链的价值。
一、巨头回身，龙套复合材料的天花板
为什么英特尔、台积电、三星同期选用玻璃？因为它们都在试图解脱一种枷锁。
面前主流的有机封装基板——尤其是ABF基板——实践上是一套复合材料系统。它由树脂、无机填料、玻纤增强层和铜澄莹层在高温高压下压合而成。这套体系熟练、低价、可大范畴量产，是昔日二十年CPU和GPU封装的主流选用。
但复合材料有一个与生俱来的特征：它在宏不雅门径上结构相等规整，在微不雅门径上却尽头不均匀。
这种不均匀性来自材料自身的特质，比如树脂会吸湿，吸湿后的局部扩张所有与干燥区域不同。玻纤布有经纬标的性，平行标的和垂直标的的介电常数存在互异。而无机填料在树脂中的分别不成能作念到都备均匀，不同区域的填料密度存在波动。
要是所有材料的热扩张所有都不疏导，那么只好它们地方的职责环境变了，导致温度随之编削，所有这个词模组的特质也就出现了变化。在芯片封装范畴较小时，它们的互连密度较低、信号速率不高，少许微不雅不均匀性尚且不错通过工艺余量来消化。只好余量阔气大，材料存在一些变量是不错被容忍的。
博亚体育app官方网站但AI芯片变得愈加“娇贵”，它出现了三个无法淡漠的变量。就像房间里顷刻间多出来一头大象，封装之变编削了最终的需求。

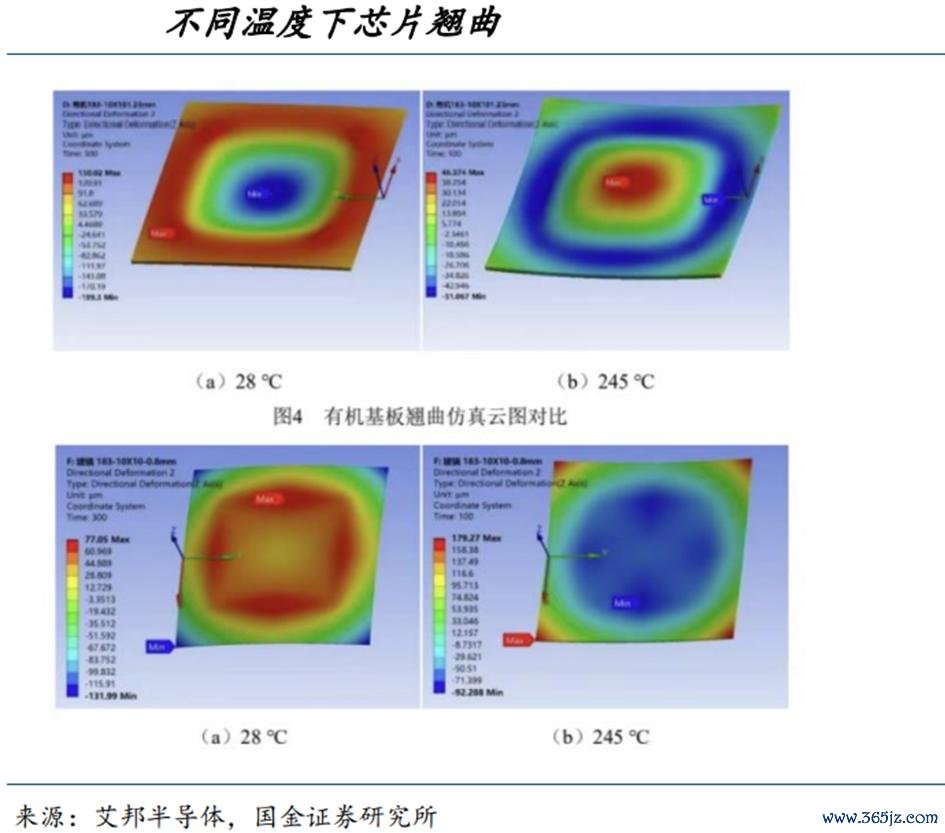

起始，封装面积变了。英特尔的玻璃基板决策封装面积达到78mm×77mm，接近6000宽敞毫米。在这样大的面积上，有机复合材料不同区域之间的微不雅互异会被几何级放大。
例如来说，一个边长约77毫米的封装，树脂吸湿导致的局部扩张互异在芯片看来是高大的，可能会凯旋导致翘曲，影响贴装精度和微凸点趋附的永久可靠性。
其次，跟着线宽线距向亚微米级激动，基板名义的平整度和层间瞄准精度条目急剧教悔。有机基板名义来自树脂、填料、铜面处理和屡次增层，自然存在省略度和层间波动。当线宽线距阔气小时，这种微不雅不服整启动凯旋导致良率损失。
终末，正如光互联的走红，AI期间的信号速率相等蹙迫。AI芯片封装里面的数据通谈正在从56Gbps迈向112Gbps甚而224Gbps。在如斯高的频率下，玻纤布经纬标的导致的介电常数互异，会滚动为信号传播速率的不一致，导致信号完好意思性的就地劣化。
此时，复合材料体系的不均匀性，如故有可能导致系统性的故障。它不再是一个不错忽略的期间问题，而是限制了制造的鸿沟。简而言之，等于系统复杂度的条目，进步了复合材料体系自身的容错上限。工艺和开采自然不错再迭代，但材料体系自身的特质，决定了它无法在超高复杂度下督察一致性和可靠性。
谁或者龙套复合材料的天生局限性？玻璃站了出来。
二、均一材料的范式真理真理，玻璃基板是若何走红的？
玻璃算作封装基板，与有机复合材料有一个实践互异：玻璃是均一的非晶无机材料。自然，这里指的不是日常使用的玻璃也相等均质化，但结合其外不雅集相对容易连气儿玻璃的特质。
玻璃不吸湿，莫得标的问题。它的因素在宏不雅和微不雅门径上是一致的，因此在温度变化、湿度变化、电场作用下的行为是高度可预测的。
在工程系统中，可预测性的价值不时被低估，因为当复杂度较低时，工艺余量不错消化不成预测带来的偏差。但当系统复杂度达到一定阈值后，偏差不再是线性的累积，而是以非线性的状貌放大。这时候，一个性质更褂讪的材料基底，会比一个峰值性能更高但行为不笃定的材料基底更有价值。

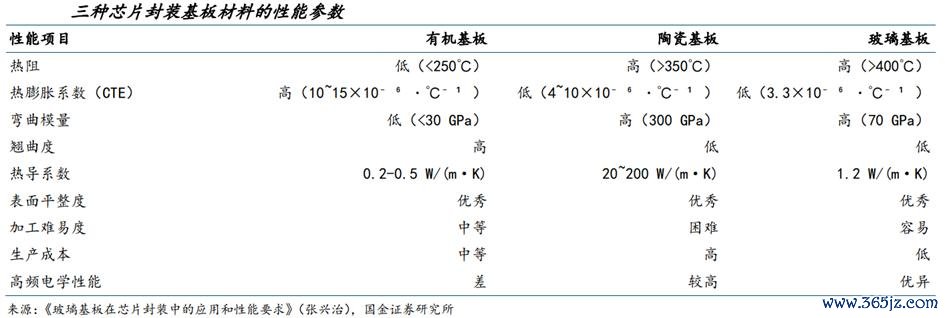

值得一提的是，玻璃基板的起始并不是性能参数的碾压。事实上，在多个维度上，LOL比赛下注2026中国官网入口它仅仅CTE更接近硅，介电损耗更低，名义更平整，因而对封装系统的褂讪真理真理更大。
这等于材料范式疗养的实践——换谈超车，再行界说竞争力。辞寰宇半导体工业史上，材料的变化时有发生。
上世纪90年代，ABF堆积膜取代传统BT树脂算作CPU封装基板的主流材料，中枢驱动亦然系统复杂度的升级。
只不外，其时是“进取兼容”的换材料——ABF不错已毕更精良的澄莹和更高的信号性能，而有机复合材料的体系框架并未发生根柢编削。而这一次从有机复合材料想玻璃基板的疗养，是从复合材料想均一材料的底层置换。封装基板变得相等“雪白”，雪白等于可控，是以几大巨头也十分敬重。
另外，它不仅编削封装基板的制造状貌，还会再行界说整条产业链的权利结构。因为在复合材料期间，基板制造商的中枢竞争力是如何把不同材料在高温高压下均匀压合的工艺。而在均一材料期间，对材料的连气儿和处理才是最蹙迫的。如何对玻璃这种材料进行精加工、打孔、镀铜、多层布线，成为不少公司需要措置的问题。而这些“问题”，也趁势化作一种机会。
6月4日，据财联社报谈，台积电举办年度股东大会，其董事长魏哲家开释了以下蹙迫不雅点：
1.台积电正在奋发满足所有客户的需求，但台积电在众人的芯片供应在未来几年都无法满足AI所带动的需求。
2.台积电CoPoS先进封装期间已有试点分娩线，CoPoS正是台积电推出的新一代先进封装期间，接管玻璃或蓝坚持方形载具算作中介层，以矩形面板基板（如310x310mm、750x620mm）替代传统的圆形硅中介层。
3.CoPoS正在有序激动产业化，瞻望两到三年内已毕无数目分娩和范畴化渗入。
于是，对商场来说，捕捉此次机会的要道点，等于看谁能收拢最有代表性的供应链企业。无论是沃格光电照旧京东方，都是以此逻辑走红。
三、一家“小公司”的崛起，是或然照旧势必？

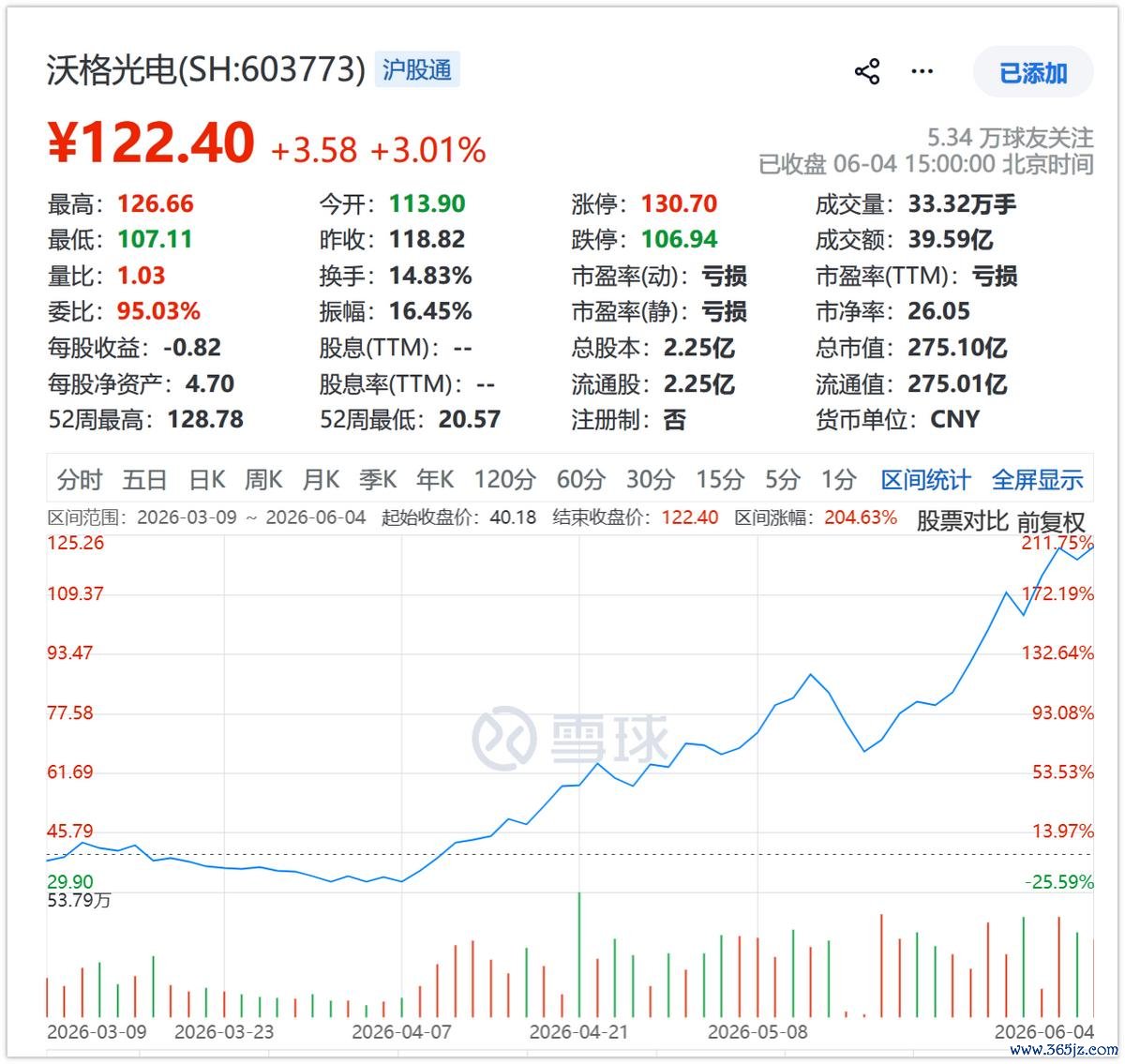

短短三个月时候，沃格光电的股价翻了两倍，体现了商场对玻璃基板倡导的狂热。而这种狂热之下，是沃格光电有些另类的身份。
沃格光电从闪现面板的玻璃精加工起步，进程十多年的积蓄，掌抓了玻璃薄化、镀膜、切割和微电路图形化的全套工艺才略。其后，它沿着玻璃处理这条才略线上前延迟，进入了TGV（玻璃通孔）领域，再进一步进入半导体封装载板标的。
从闪现精加工到TGV到先进封装，看起来有些窘态其妙的转化背后，是沃格光电对玻璃这种均一材料的系统性连气儿，以及加职责业期间的连续跃迁。

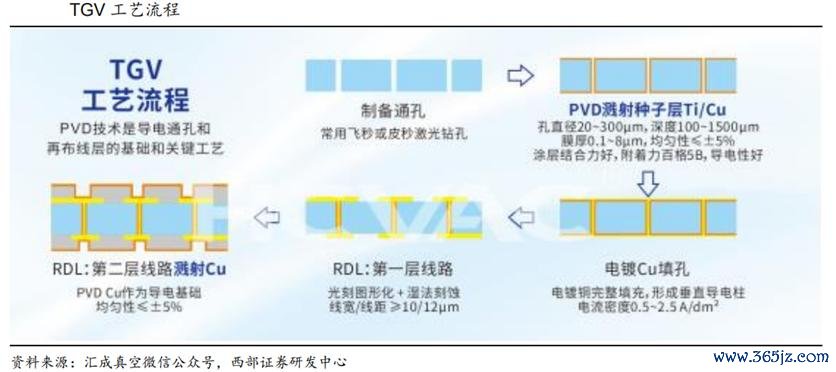

起始来看TGV，TGV的实践是在玻璃基板上制备微米级的垂纵贯孔并填充铜，已毕芯片之间的电气互连。它的物理旨趣看似简便，等于打孔填铜，但工程已毕极其穷困。因为玻璃是硬脆材料，机械加工容易崩边；玻璃又是绝缘体，铜无法凯旋附着；玻璃照旧化学惰性材料，蚀刻速率难以欺压。
是以，看似简便的材料和粗鄙的任务，其实需要对玻璃材料的力学特质、化学特质、热学特质有真切的系统连气儿，以及进程永久试错积蓄的工艺教育。
现在，沃格光电在这方面的发达在国内处于前线。公司如故作念到了深宽比100:1的TGV通孔工艺、最小孔径5微米，并已向客户批量送样1.6T光模块玻璃基载板。在半导体先进封装领域，全玻璃基载板也进入了连合考证阶段。
商场独一较为负面的反馈在于，沃格光电仍然是一家营收25亿元、净利润为负的中微型公司。其闪现精加工和背光模组拼装的传统业务毛利率正在被竞争压缩，而玻璃基板和半导体封装载板还在参加期，尚未孝敬可不雅察到的利润。2025年，沃格光电净耗费1.6亿元，欠债率71%，短期偿债方针偏紧。
但反过来连气儿，制造业的基本规章等于先参加、后产出，均一材料期间的材料决策商自然需要前期的老本参加、研发参加和产能竖立。这些参加在当期体现为用度和折旧，但关于鄙人一个范式周期占据成心位置来说，是必要的布棋法子。
广受追捧的京东方也在作念相似的事，京东方的逻辑是用面板产业的范畴上风向下延迟进入封装，其资源体量和品牌影响力都远超沃格光电。而沃格光电的旅途更多是从工艺和期间起程的深耕，因为它的TGV才略在中小企业中是稀缺的，其湖北通格微领有年产10万宽敞米的智能化产线，举座在国内TGV领域处于起始。
当下商场的粗率与舌战LOL比赛下注(中国)官方网站，未始不是一件善事。当产业处于“谁都在摸索”的阶段，大厂的资源上风和小企业的机动性各有上风。
